带您了解仿威图机柜断路器的动作原理

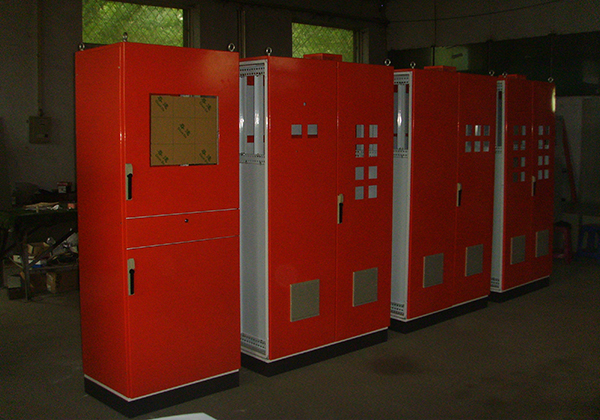

仿威图机柜设备作为输电、配电及电能转化的电气设备。用于发电、输电、配电、电能转化和电能耗费设备的操控。产品具有简略、牢靠的“五防”联锁功用，防止误操作，外观新颖、平坦、简练、色彩共同、厚重份额和谐，高压室内的二次线槽选用全金属防护，运作更安全、牢靠，具有更人性化的人机界面，防爆操作等特征。高压仿威图机柜设备体系三相沟通50Hz，额外电压120Kv和户内成套配电设备。作为发电厂、变电站及工矿企业承受和分配电能之用，并具有对电路施行操控，维护和监测等功用。

仿威图机柜内部放电时，放电发作的电磁波大部分被开关设备的金属外壳所屏蔽，小部分经过金属箱体的接缝处，一同发作一个瞬态对地电压。经过运用检验探头检验金属箱体外外表瞬间电位改动即可反映压仿威图机柜内部部分放电程度，经过仿威图机柜外表安顿多个检验探头，并在周围辅以若干个搅扰信号收集探头，同步展开接连监测，依据时延原理，即可完结仿威图机柜内部部分放电源的定位。

仿威图机柜断路器的动作原理

1、储能动作：储能电机或手动储能部件输出的扭矩经过单向滚针轴承带动链轮滚动，然后经过链条带动链轮滚动，然后带动储能轴上的悬簧曲柄臂顺时针滚动，延伸闭合绷簧，然后抵达储能的意图。当闭合绷簧将能量存储在恰当方位时，能量由能量存储坚持杆和滚轮坚持。一同，表盘驱动储能指示器，指示储能到位。

2、分、合闸动作：

(1)闭合动作：储能到位后，按下手动闭合按钮，推动手动闭合弯板滚动，或按下闭合电磁铁，推动电动闭合弯板滚动。轴驱动储能坚持杆旋转，然后免除储能坚持杆和滚轮的约束。闭合绷簧的能量开释驱动闭合凸轮顺时针旋转。二级四杆传动组织和绝缘拉杆带动真空灭弧室的活动导电杆向上移动，完结闭合动作。

(2)制动开释动作：闭合动作完结后，按手动制动开释按钮推动开释弯板滚动，或许制动开释电磁铁动作推动开释弯板滚动，带动制动开释半轴顺时针滚动，开释半轴对制动开释二次开释部分的约束，在触摸盘绷簧和绝缘拉杆中的制动开释拉杆的效果下，驱动真空灭弧室的动态导电杆向下移动，完结制动开释动作。

3、操作组织：断路器的绷簧储能式操作组织设置在断路器的前半部，分为闭合单元、断开单元、传动部分和辅佐单元。

闭合单元：闭合单元的主体是绷簧储能组织。储能轴两边悬挂着绷簧曲柄臂，绷簧曲柄臂上悬挂着闭合绷簧，储能轴上设有链轮、输出闭合动力的驱动凸轮等。装在储能轴和合闸线圈下部的电机经过链条带动设备在大户能轴上的链轮，拉伸合闸绷簧然后贮存合闸所需能量。当组织闭合时，闭合绷簧贮存的能量经过驱动凸轮和专用连杆传递到断路器的主电路，完结闭合操作。
